張靖皋長江大橋：三年拔節 健康“生長”

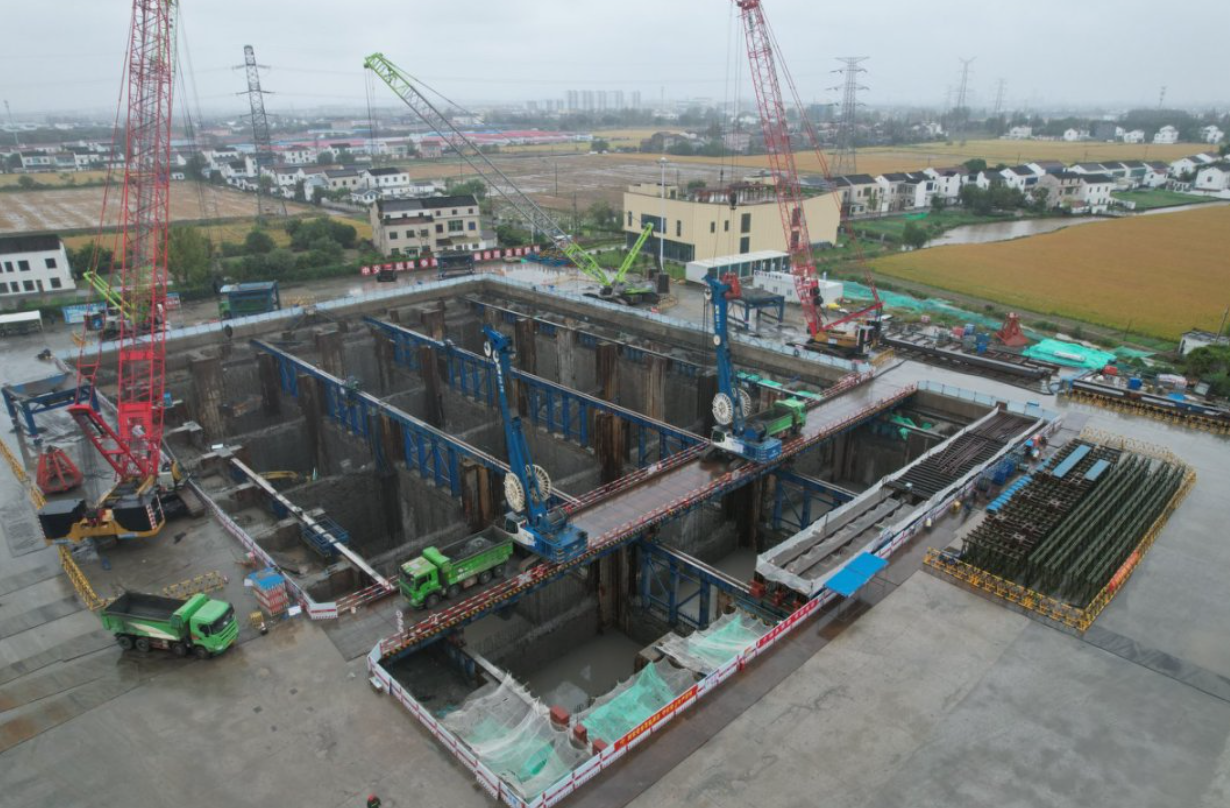

近處是稻田耕種的夏日農忙，遠處是索塔林立的繁忙景象，在張靖皋長江大橋的施工現場，南錨碇區澆筑作業如火如荼，“游龍過江”已頗具雛形。

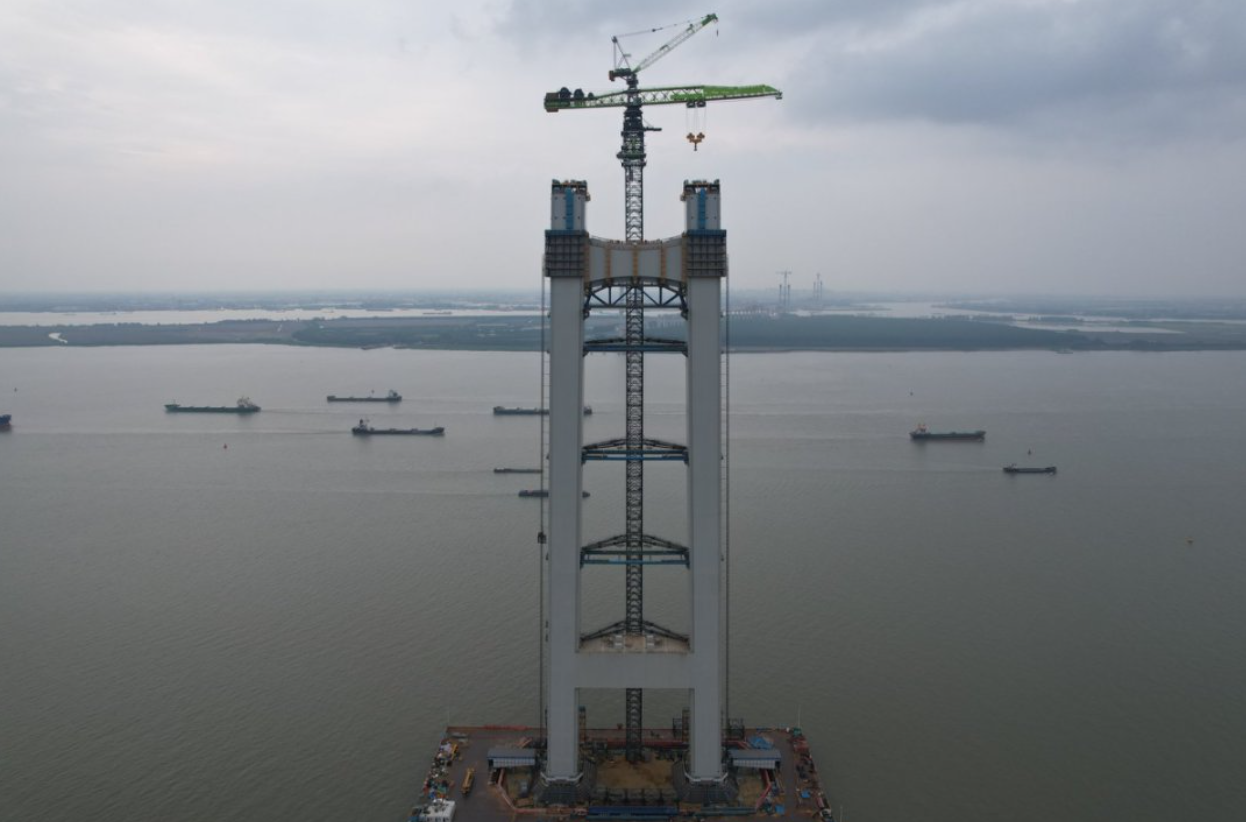

2022年6月28日，由中交公規院主持設計，中交二航局、中交一公局、中交二公局、中交路建等單位參建的世界最大跨度懸索橋——江蘇張靖皋長江大橋舉行了奠基儀式，10月項目主體工程全面動工。三年后，大橋南北主塔拔節“生長”，建設進展順利，大橋預計2028年年底建成。
張靖皋長江大橋是國家“十四五”期間重點推動建設的過江通道項目，連通滬陜、滬武高速公路，貫通蘇州張家港市、泰州靖江市和南通如皋市，全長約29.85公里。其中，跨江段全長 7.859 公里，包括兩座航道橋，分別為主跨2300米的南航道橋和主跨1208米的北航道橋。建設過程中，建設者們克服了超高索塔、超大規模錨碇基礎建設等世界級技術難題，展現了中國橋梁建設者的智慧和實力。
突破定式 創造多項“世界之最”
“主跨2300米的懸索橋此前沒有人建過，這個設計方案我們光論證就花了3年時間。”走上鋼棧橋，負責大橋設計的中交公規院副總經理、全國工程勘察設計大師、張靖皋長江大橋總設計師王仁貴娓娓道來，從一開始提出的主跨1780米懸索橋方案，到主跨2230米三跨吊懸索橋方案，再到主跨2300米兩跨吊懸索橋方案，設計方案確定幾經波折。
張靖皋長江大橋設計方案要考慮通航、碼頭、岸線、錨地、河勢、防洪、安全風險等諸多因素，其中最重要是要滿足長江黃金水道的通航要求。這里跨越長江主航道，往來船只眾多，12.5米深槽擺動范圍達1890米，要確保通航不受深槽擺動的影響，大橋主跨至少需要2000米以上。
歷經3年的反復論證后，2300米主跨的設計方案驚艷亮相。設計方案蘊含6項“世界之最”：最大跨度懸索橋(2300米)、最高懸索橋索塔(350米)、最長高強度主纜(4450米長、強度2200兆帕)、最大地連墻錨碇基礎(長110米、寬75米，高度83米)、最大連續長度鋼箱梁(3017米)、最大位移量伸縮裝置(3120毫米)。“現在的方案不僅能夠覆蓋12.5米深水航道擺動范圍，還能有效解決岸坡守護難題和防洪的相關要求，對建設條件的適應性最好。”王仁貴介紹。
懸索橋跨徑突破2000米后，“量變”引起“質變”。張靖皋長江大橋需要面對超大跨徑帶來的諸如幾何非線性、材料非線性、接觸非線性、結構非線性等諸多技術難題，以及如何將巨大主纜纜力通過索塔和錨碇有效傳給地基的技術難題。
“大膽創新，小心論證。”王仁貴帶領設計團隊結合本項目建設條件特點，針對性地提出了懸索橋主纜纜力自平衡結構體系、超高鋼箱—鋼管約束混凝土組合索塔、超大規模剛性接頭地連墻錨碇基礎、熱軋L肋隔板連續正交異性鋼橋面板系統、具有智能感知功能的可更換主纜錨固體系和全橋一體化智能防腐體系等6個“世界首創”技術，確保張靖皋長江大橋結構受力合理，在建設和運營期安全耐久。
“一般情況下，大橋主纜與索塔之間采用固定連接方式，但在張靖皋長江大橋，主纜和索塔間并非固結的，而是設置的可自由滾動的滾軸索鞍結構，讓主纜通過滾動實現主纜纜力自平衡。”張靖皋長江大橋設計副負責人魏樂永介紹，這一結構叫自行走滾軸式主索鞍，想實現纜力自平衡，就要求滾軸摩擦系數要夠小。為此，設計團隊跳出傳統公路范疇，積極借鑒冶金、機械等行業在材料應用方面的好做法好經驗，通過小心謹慎的試驗論證，最終成功使?jié)L軸摩擦系數達到千分之一的量級，塔頂不平衡水平力大幅度降低，從而達到優化索塔結構內力的目的。
據悉，項目通過應用主纜纜力自平衡體系這項創新技術，能夠大幅降低索塔塔底彎矩，與鋼箱——鋼管約束混凝土組合索塔相結合，全橋減少138根直徑2.8米的鉆孔灌注樁，節省混凝土15.7萬立方米，鋼筋12560噸，僅此一項即可減少二氧化碳排放8萬噸以上。
守護“超級工程”的“千里眼”與“順風耳”
“張靖皋長江大橋是落實長三角一體化和長江經濟帶發展國家戰略以及江蘇省跨江融合發展戰略的重大舉措。我們致力于將大橋打造為交通強國建設江蘇樣板標志性工程、中國橋梁科技創新引領代表性工程、世界特大跨懸索橋建設里程碑工程。”張靖皋長江大橋建設指揮部指揮長李洪濤表示。
為了有效把握張靖皋長江大橋施工走向，控制施工風險，保證橋梁施工達到設計預期，張靖皋長江大橋項目成立了橋梁施工及運營期監控監測中心，施工監控工作由中交公路規劃設計院有限公司承擔，覆蓋了從錨碇基礎到上部結構的全施工周期。
“張靖皋大橋的施工監控不僅是一次技術挑戰，更是一次創新實踐。”張靖皋長江大橋JK1標監控中心現場負責人耍荊荊表示，通過高精度測量、自動化監測、5G云共享數據平臺、異常數據處理等技術手段，施工監控團隊實時掌握橋梁結構的狀態變化，及時發現并糾正施工中的偏差。
張靖皋長江大橋的監測工作貫穿建設與運營全過程，分為施工監控和運營期健康監測兩大階段。施工監控旨在確保大橋在建設過程中線形平順、結構安全、內力分布合理，最終達到設計預期;而運營期健康監測則致力于實時感知橋梁狀態，及時發現潛在風險，為大橋的長期安全運營提供科學依據。
大橋南航道橋主跨2300米，采用剛性接頭地連墻錨碇基礎、鋼箱-鋼管約束混凝土組合索塔、主纜纜力自平衡體系等創新結構，這些新型結構對施工監控和運營監測提出了更高的要求。為應對這些挑戰，監測團隊采用了多項創新技術。例如，針對錨碇基礎的施工監控，團隊通過三維數值模擬分析，結合現場監測數據，實時優化施工方案，確保錨碇在復雜地質條件下的穩定性。在索塔施工過程中，團隊利用高精度GNSS(全球?qū)Ш叫l(wèi)星系統)技術，對索塔的線形和偏位進行毫米級監測，確保其符合設計要求。
大橋建成通車后，運營期健康監測系統將全面接管監測工作。該系統通過布設在大橋關鍵部位的傳感器，實時采集風速、溫度、濕度、車輛荷載等環境數據，以及主纜索力、主梁撓度、索塔傾斜等結構響應數據。這些數據通過無線傳輸技術實時傳送到監測中心，經過分析后，為大橋的運營管養提供科學決策依據。
滾滾長江奔流不息，創新腳步永不停歇。從設計圖紙到巍然屹立，建設者們用智慧和汗水攻克了超高索塔、超大錨碇基礎等世界級難題，創造了多項“世界之最”。這座大橋不僅是地理空間的連接者，更是路橋建設的里程碑。待到建成，這顆“長江上的明珠”將成為助力長三角一體化發展的新引擎，書寫路橋建設新篇章。
