北三環跨東運河橋
發布時間：2020-09-21
瀏覽次數：次
鄭州市鄭東新區北三環跨東運河橋西接北三環路-龍翔三街交叉口，東接北三環路-朝陽路交叉口，跨越東運河。橋梁總長272m，設計起點樁號K4+652.175，終點樁號K4+924.180，左右分幅布置。

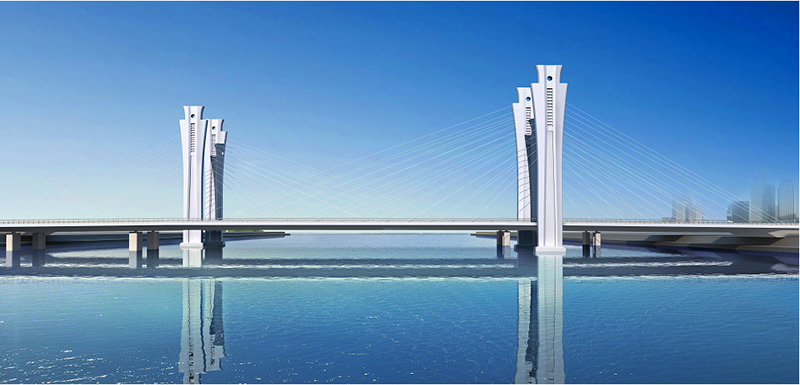

東運河橋主橋設計為獨塔雙索面預應力混凝土斜拉橋，采用塔墩梁固結體系，主橋跨徑布置為(80+112)m，分左右兩幅，左右幅鏡像對稱，兩幅橋之間為已竣工的北三環下穿隧道。左幅橋?qū)?9.5m、右幅橋?qū)?7.0m，梁高均為2.8m。斜拉索索體采用環氧噴涂鋼絞線成品索，在塔身內設置鞍座，梁端張拉。
